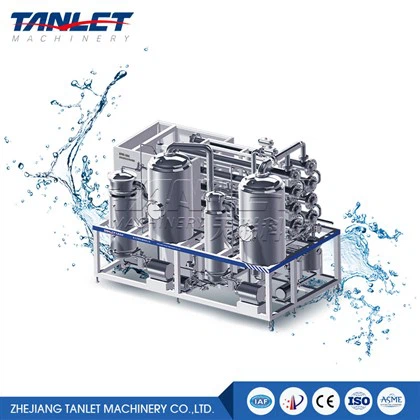

バランス型二重効用蒸発器
応用
装置構造:
これは、第 1 効果ヒーター、第 1 - 効果蒸発チャンバー、第 2 - 効果ヒーター、第 2 - 効果蒸発チャンバー、凝縮冷却器、真空溶媒回収タンク (プレート熱交換器、真空バッファー タンク) で構成されます。
技術的パラメータ
|
仕様 |
1000 |
2000 |
2500 |
3000 |
|
蒸発能力（水基準） |
1000kg/h |
2000kg/h |
2500kg/h |
3000kg/h |
|
蒸気圧力 |
0.25MPa |
|||
|
蒸気消費量 |
≈550kg/h |
≈1100kg/h |
≈1375kg/h |
≈1650kg/h |
|
冷却水消費量 |
35 T/h |
70 T/h |
88 T/h |
105 T/h |
|
真空度 |
-0.06--0.095 |
|||
|
ガス処理量 |
280 m³/h |
400 m³/h |
400 m³/h |
500 m³/h |
|
蒸発温度 |
最初の効果 |
45～60度 |
||
|
2番目の効果 |
75～80度 |
|||
|
全体の寸法 (長さ*幅*高さ) (m) |
7.0*1.33*4.2 |
8.0*1.6*5.4 |
8.2*1.55*6.3 |
8.3*1.6*5.5 |
|
注: 上記のパラメータはおおよそのデータであり、お客様の設計仕様に従ってカスタマイズされます。 |
||||
Wオーキング原理
真空条件下で、材料は貯蔵タンクから連続的に引き出され、一次チューブ熱交換器を介して加熱されます。次に、材料は熱作用によってこの一次熱交換器と蒸発チャンバーの間を循環します。
結果として生じる二次蒸気は、真空ラインを通って二次熱交換器のシェル側に入り、そこで二次シェル内の材料を加熱します。
凝縮していない一次二次蒸気は、第 2 段階で生成された二次蒸気とともに、目標密度に達するまで復水器内で濃縮され続けます。
二重効用濃縮器は、第一効用から二次蒸気の一部を抽出し、減圧冷却された飽和蒸気と混合し、混合物を再加熱して加圧してから第一効用の熱源として再利用します。-このプロセスにより、エネルギー効率がさらに向上します。
特徴
蒸発プロセスには負圧外部加熱自然循環方式が採用されており、速い蒸発速度と最大 1.1～1.3 の高い濃縮比（一般的な漢方薬抽出物の用途に基づく）を実現します。{0}
二重効用蒸発システムは二次蒸気を再利用し、単一効用濃縮装置と比較して全体のエネルギー消費量を 40% 削減し、年間エネルギー節約を通じて投資の完全な回収を実現します。-
このシステムは、単一効果、二重効果、バッチ、連続供給などの複数の動作モードをサポートしており、さまざまな生産ニーズに柔軟に適応できます。{0}{1}
高度な 3 次元渦蒸発技術により、高い運用効率とスムーズで振動のない機器のパフォーマンスが保証されます。-
この装置は、長さ対直径の比率が最適化された設計により、薬効成分の損失を最小限に抑えながら、材料のキャリーオーバーやコークス化を効果的に防止します。-
適用範囲
◆ 漢方薬、西洋医薬品、でんぷん糖、食品、乳製品などの液体原料の濃縮に最適な濃縮装置です。これは、熱に弱い物質の低温真空濃縮-に特に適しています。-
